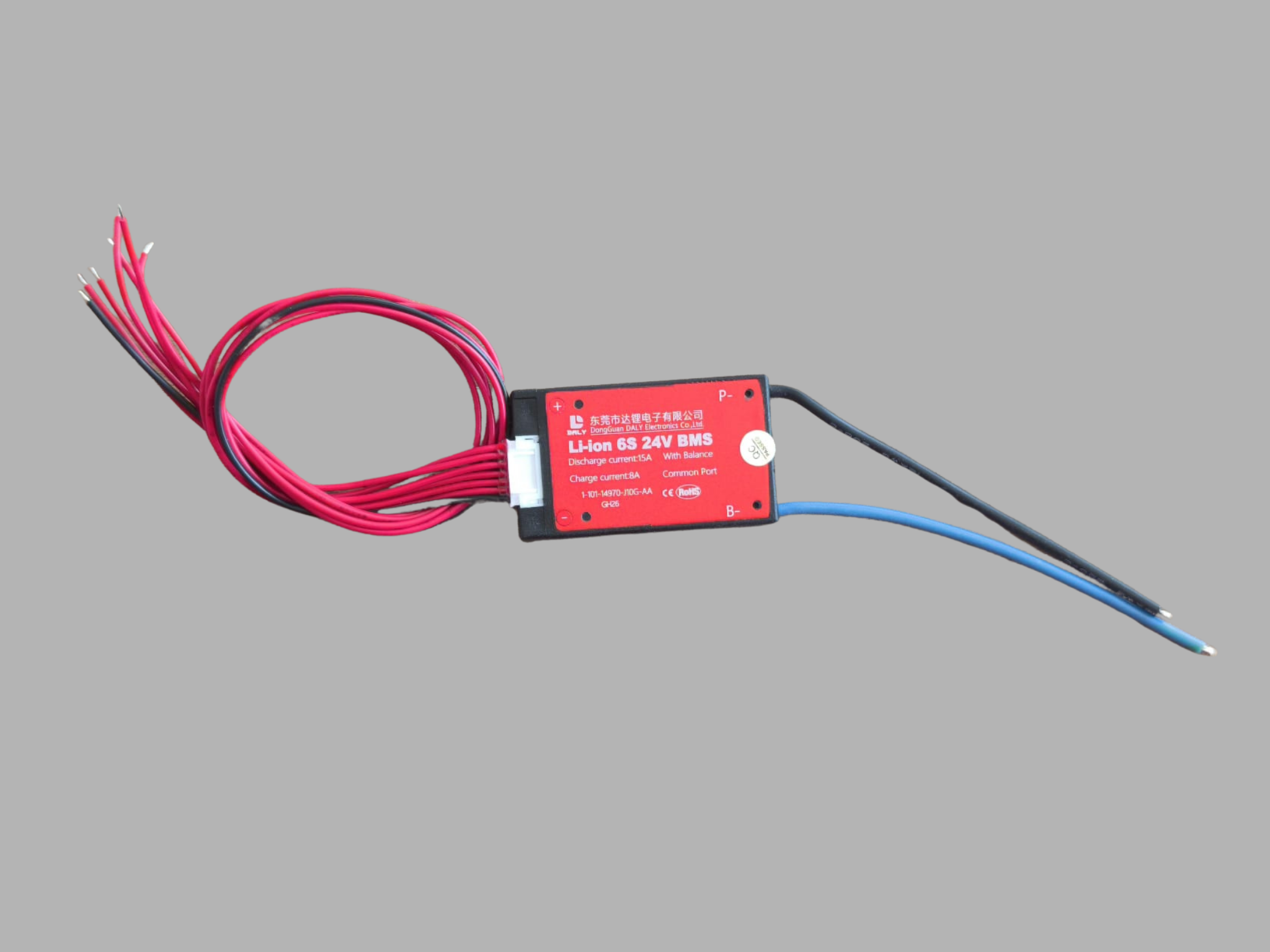

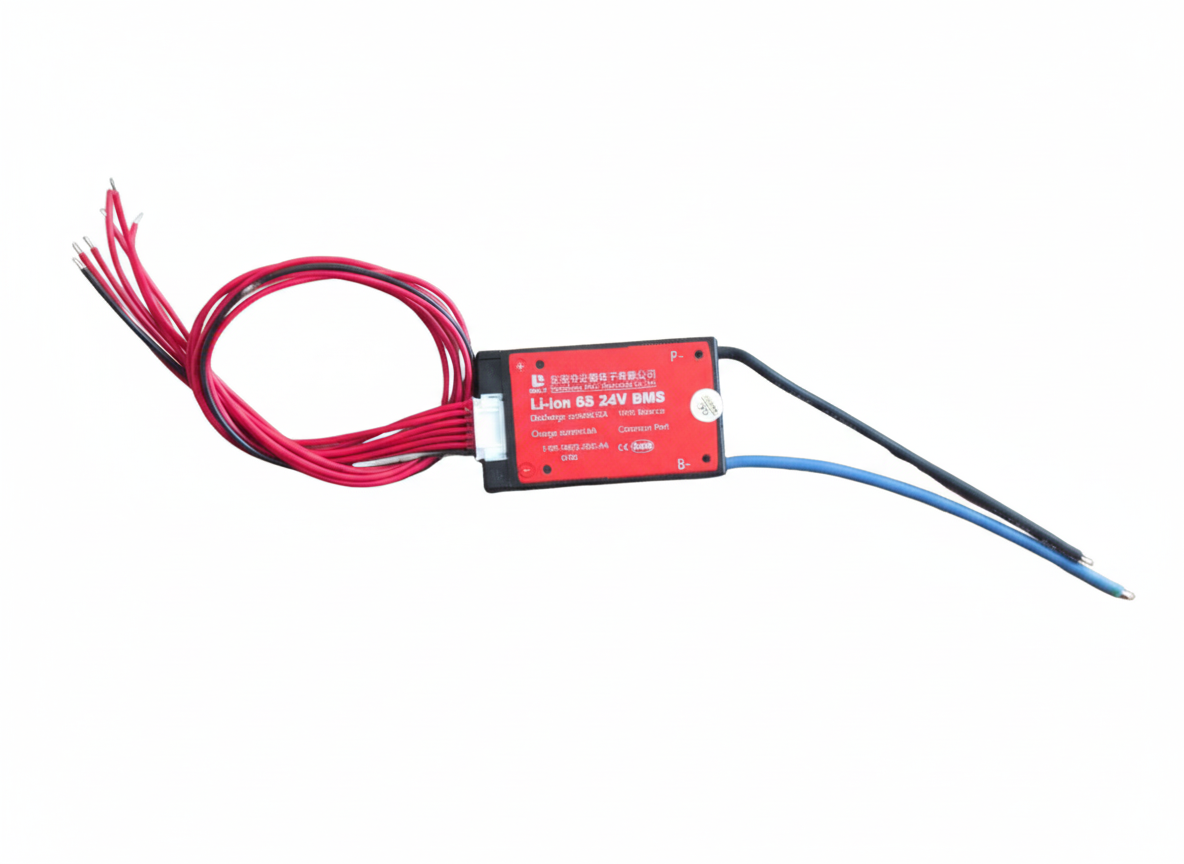

6S (25.2V) Li-ion NMC Batarya Yönetim Sistemi – 15A
• Hücre Yapılandırması: 6S (Li-ion NMC uyumlu) • Nominal Sistem Gerilimi: ~22.2V–25.2V (6 × 3.7V) • Maks. Şarj Voltajı: 25.2V (4.2V × 6S) • Sürekli Deşarj Akımı: 15A • Peak Akım: ~30A (kısa süreli) • Balans Tipi: Pasif balans • Ürün Tipi: Common-Port BMS (Şarj & Deşarj ortak port)
• Hücre Başına Aşırı Şarj Koruması: ~4.25V ± tolerans • Hücre Başına Aşırı Deşarj Koruması: ~2.5–2.8V • Balans Akımı: ~50mA / hücre • Aşırı Akım Koruması: Var • Kısa Devre Koruması: Var • Termal Koruma: Var • Ultra Düşük Bekleme Akımı: <30µA • Çalışma Modu Tüketimi: Düşük güç tasarım
• PCB Boyutu: ~50 × 30 mm • Montaj Tipi: Vidalı / entegre PCB montaj • Bağlantı Terminalleri:
B+ / B– (Batarya)
P+ / P– (Yük & Şarj – common port) • Soğutma: PCB üzeri MOSFET ısı dağılım tasarımı
• Aşırı şarj koruması • Aşırı deşarj koruması • Aşırı akım koruması • Kısa devre koruması • Termal güvenlik izleme • Hücre balanslama desteği
• 24V nominal elektrikli scooter bataryaları • Küçük EV ve mobil enerji projeleri • Solar ESS modülleri (~24V sistemler) • UPS & yedek güç sistemleri • Modüler batarya paketleri • Test ve geliştirme batarya platformları
• 6S dışı hücre konfigürasyonları • 15A üzeri sürekli yük gerektiren sistemler • LFP (3.65V şarjlı) kimyası ile uyumsuz kullanım
• B+, B–, P+, P– bağlantıları doğru sırada yapılmalıdır • Common-port model olduğu için şarj ve deşarj aynı port üzerinden yapılır • 15A sürekli akım sınırı aşılmamalıdır • Uygun kablo kesiti ve bağlantı sıkılığı sağlanmalıdır • Isı oluşan uygulamalarda havalandırma önerilir
