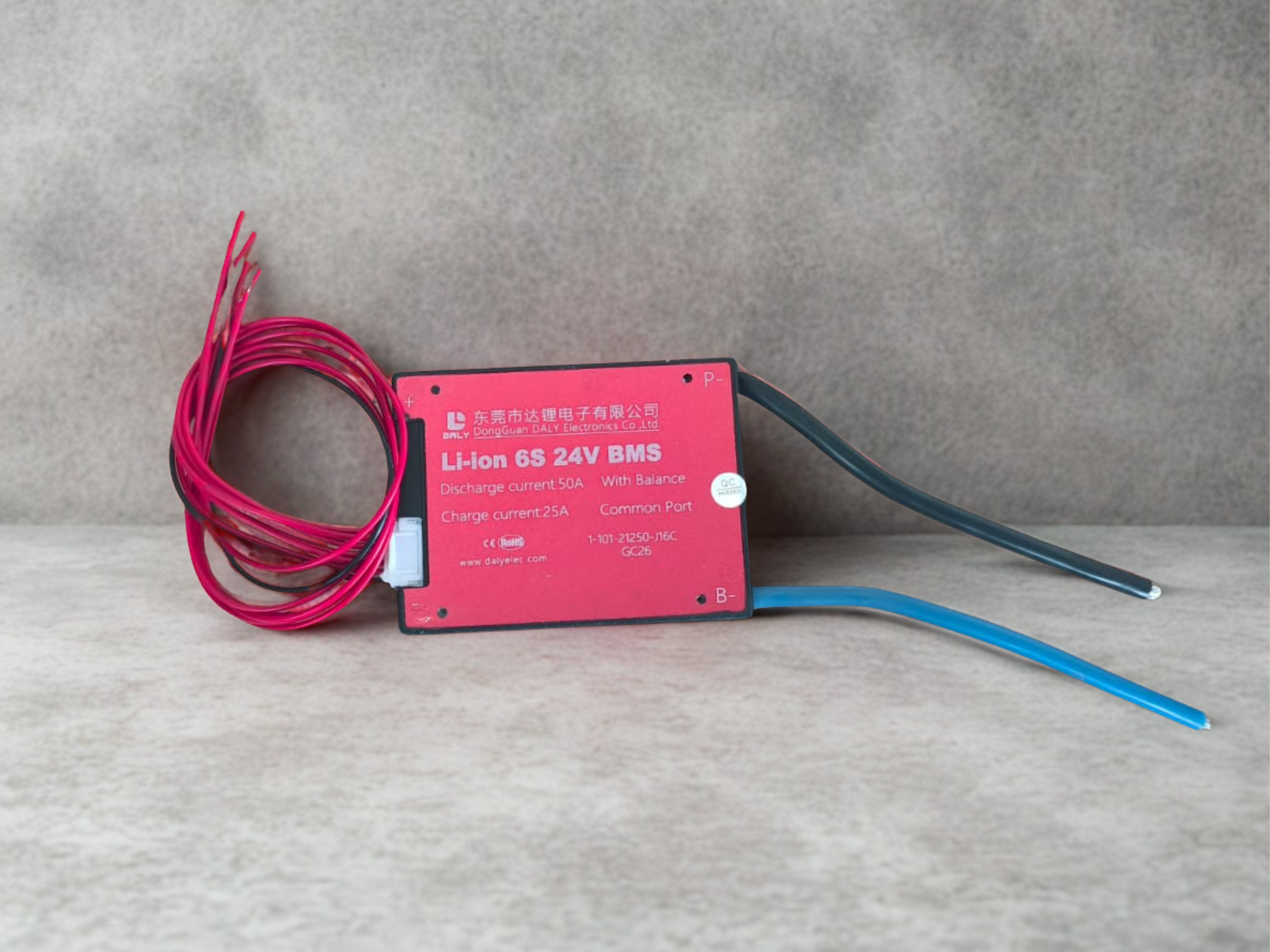

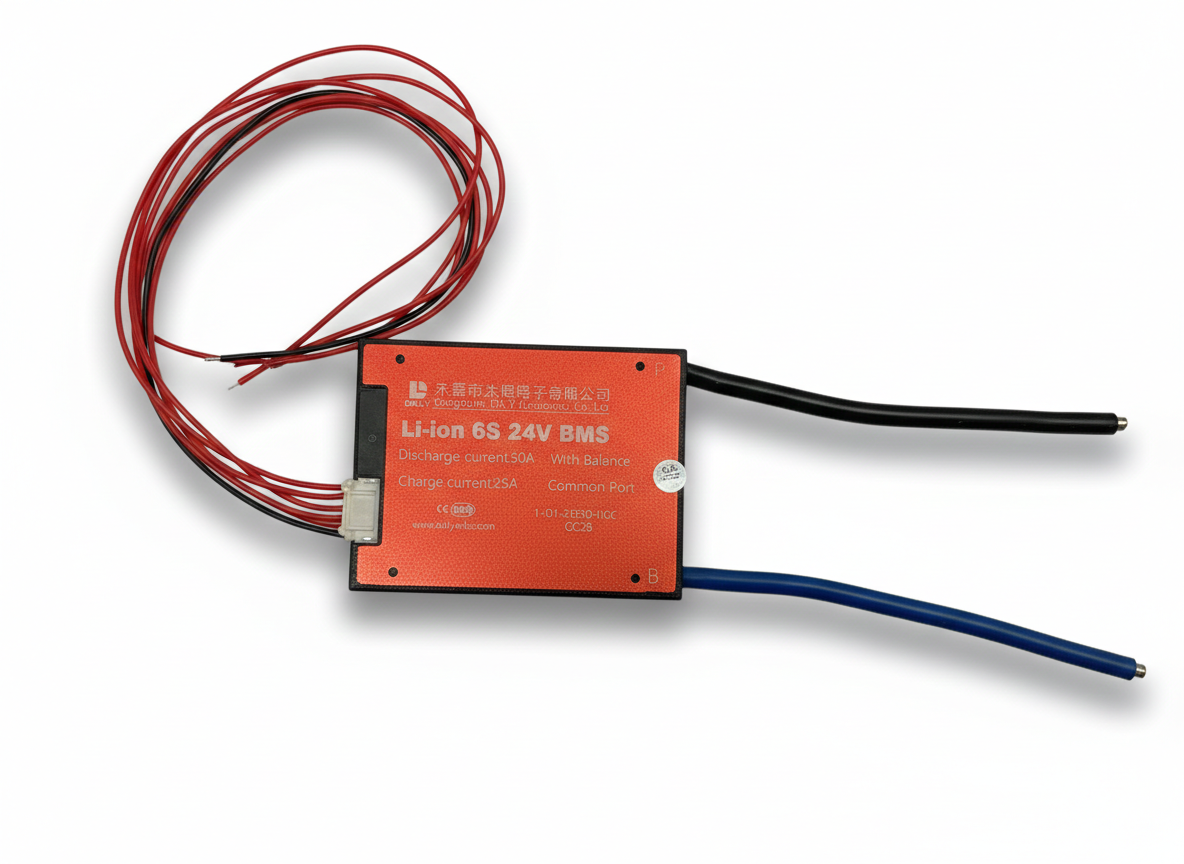

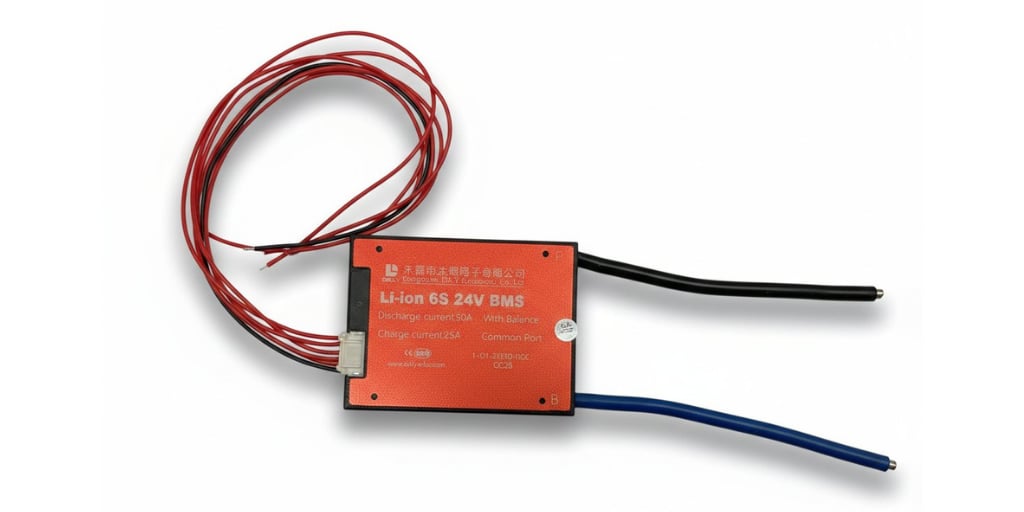

BMS NMC 6S 50A

6S Li-ion (NMC) 22.2V Batarya Yönetim Sistemi – 50A Koruma Kartı

🔹 ZORUNLU ÖZELLİKLER

• Ürün Tipi: BMS (Battery Management System)
• Hücre Yapılandırma: 6S (6 seri hücre)
• Uyumlu Kimya: Li-ion (NMC / 3.7V hücre)
• Nominal Sistem Gerilimi: 22.2V
• Maks. Şarj Gerilimi: 25.2V (4.2V × 6)
• Sürekli Şarj Akımı: 50A
• Sürekli Deşarj Akımı: 50A
• Port Yapısı: Common Port (Şarj & Deşarj aynı uç)

🔹 ELEKTRİKSEL & PERFORMANS ÖZELLİKLERİ

• Peak Deşarj Akımı: ~100A (kısa süreli koruma limitli)
• Aşırı Şarj Koruma Voltajı: ~4.25V ±0.05V / hücre
• Aşırı Deşarj Koruma Voltajı: ~2.5V ±0.1V / hücre
• Balans Tipi: Pasif Balans
• Balans Akımı: ~40–60mA / hücre
• Kısa Devre Koruması: Var (otomatik reset)
• Aşırı Akım Koruması: Var
• İç Tüketim: Düşük çalışma akımı

🔹 KORUMA FONKSİYONLARI

• Hücre bazlı aşırı voltaj koruması
• Hücre bazlı düşük voltaj koruması
• Aşırı akım koruması (şarj & deşarj)
• Kısa devre koruması
• Sıcaklık koruma (NTC destekli modellerde)
• Hücre dengeleme (pasif)

🔹 MEKANİK & BAĞLANTI

• Bağlantı Terminalleri: B+, B−, P− (Common Port yapı)
• Hücre Soketi: 6S balans kablo çıkışı
• PCB Tipi: Yüksek akım bakır yollar
• Soğutma: Alüminyum taban / MOSFET soğutmalı yapı
• Montaj: Vida / sabitleme delikli PCB

🔹 KULLANIM ALANLARI

• 22.2V Li-ion batarya paketleri
• Elektrikli scooter ve küçük EV sistemleri
• Drone ve robot bataryaları
• Solar mini ESS sistemleri
• UPS ve mobil güç üniteleri
• Elektrikli el aletleri

🔹 UYGUN OLMADIĞI KULLANIMLAR

• LiFePO₄ hücre paketleri
• 6S dışı hücre konfigürasyonları
• 50A üzeri sürekli akım gerektiren sistemler

⚠️ GÜVENLİK & KULLANIM NOTLARI

•

  • Hücre bağlantıları doğru sıra ve polarite ile yapılmalıdır.
  • 50A akım için uygun kesitte kablolama kullanılmalıdır.
  • Pasif balans sistemi büyük kapasiteli hücrelerde daha uzun dengeleme süresi gerektirebilir.
  • BMS, inverter ve şarj cihazı uyumluluğu kontrol edilmelidir.
  • Profesyonel montaj önerilir.
