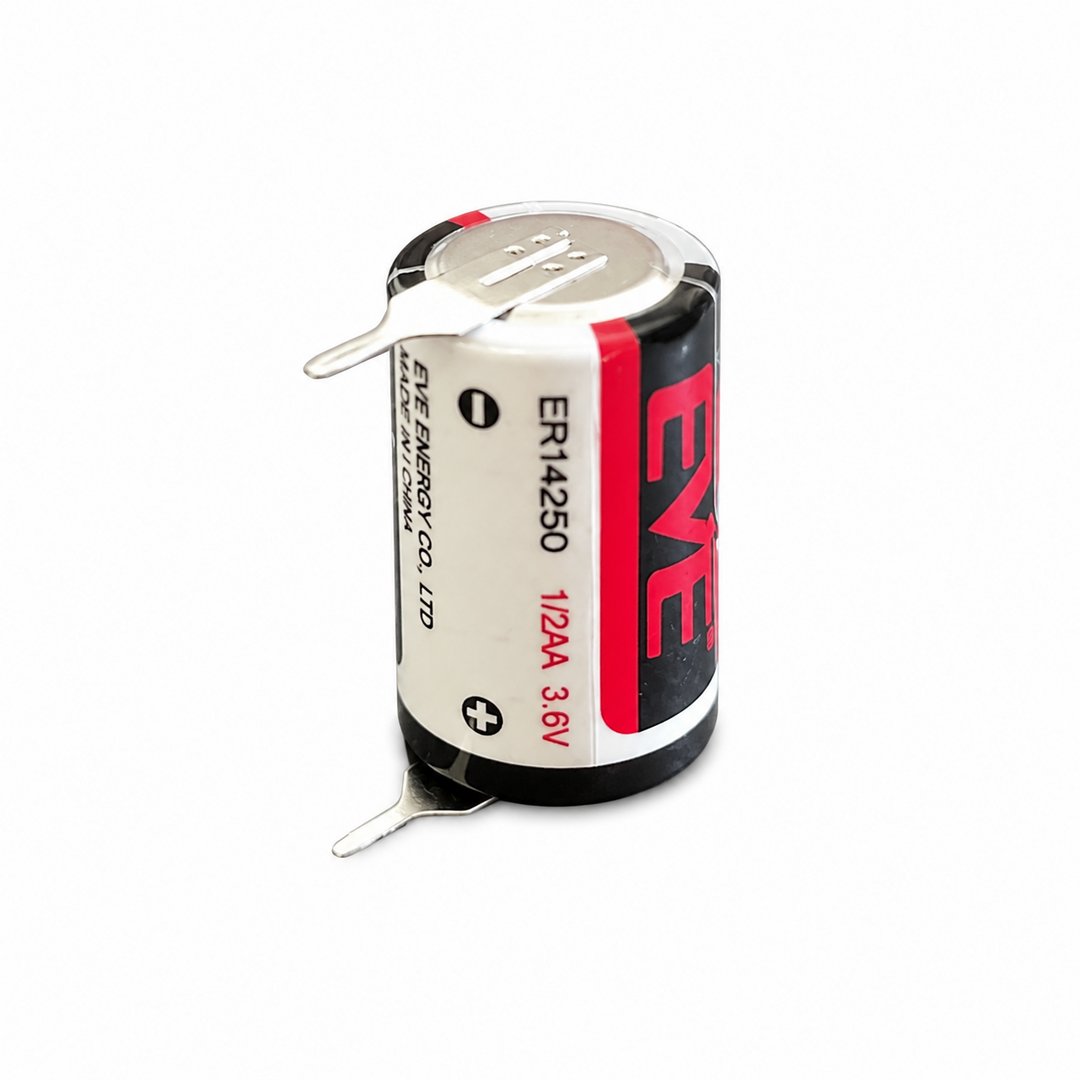

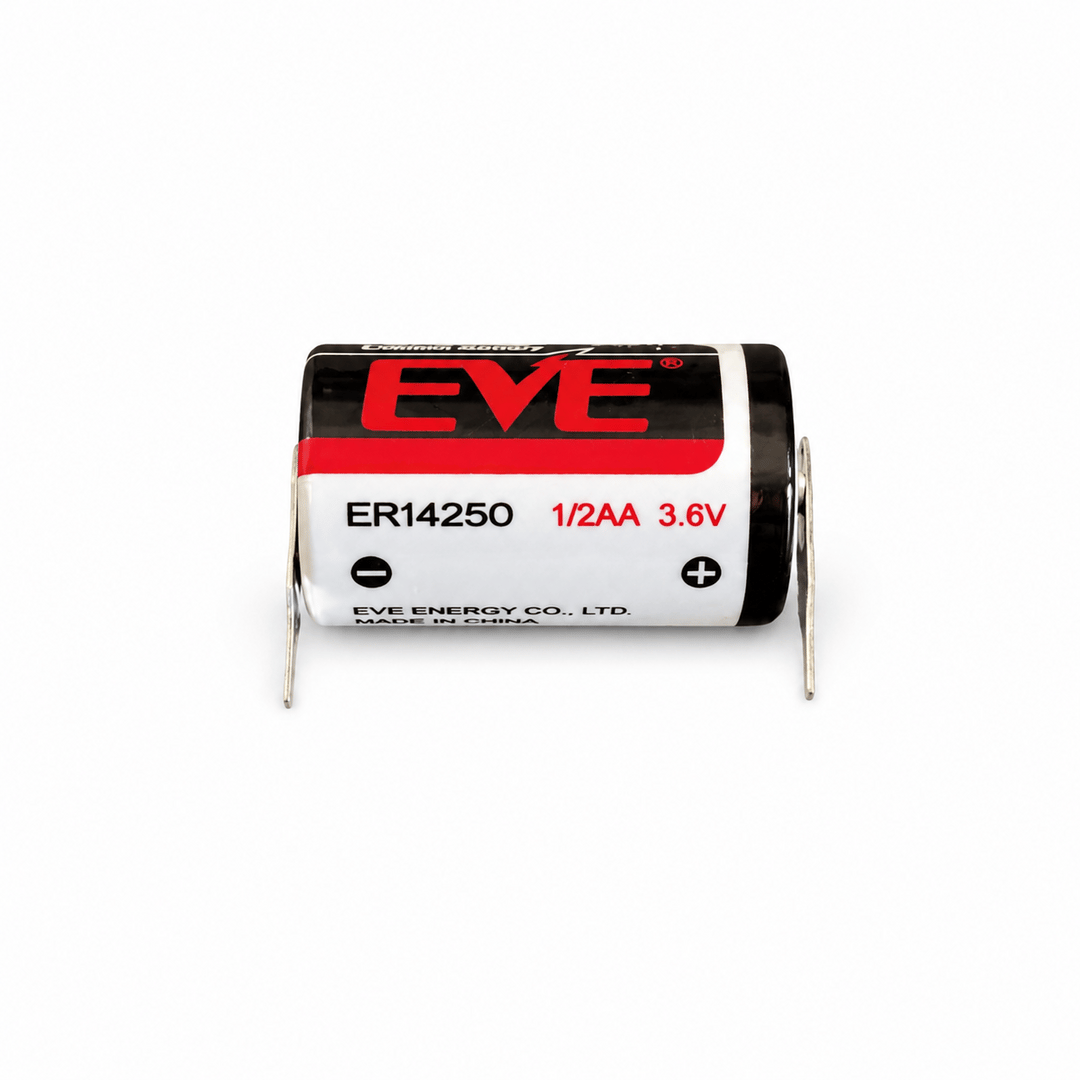

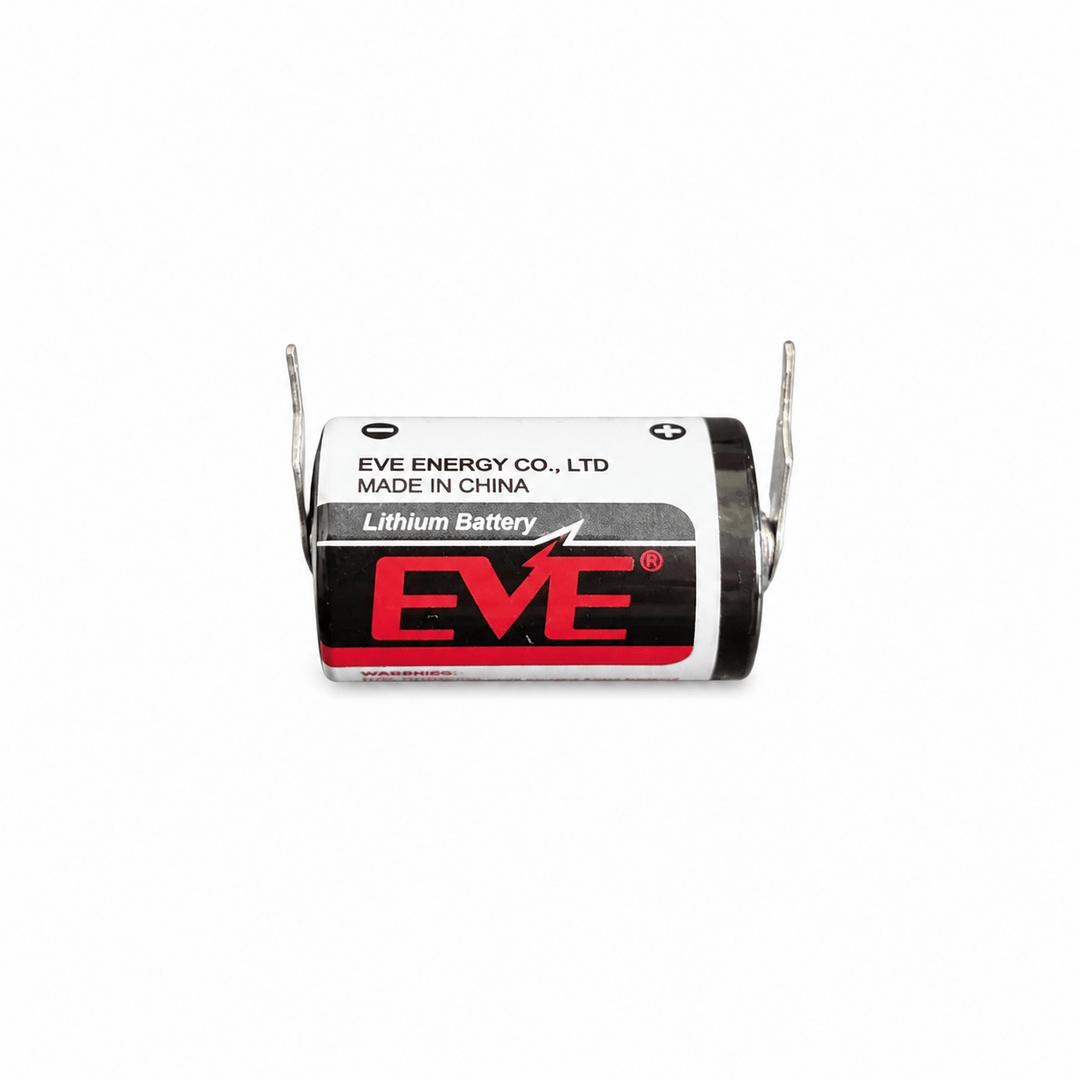

EVE ER14250H 3.6V 1200mAh 1/2 AA Lityum Pil | 14250 2 Pin PCB Sayaç Pili
ER14250 ve 14250 Pil Grubu | ER14250H 2 Pin PCB Li-SOCl₂ Pil
EVE ER14250H 3.6V 1200mAh lityum pil, piyasada ER14250 pil veya 14250 pil ifadeleriyle aranan 1/2 AA boyut sınıfındaki kompakt birincil lityum pil modellerinden biridir. Li-SOCl₂ (Lityum Tiyonil Klorür) teknolojisine sahip olan ürün; elektrik sayaçları, IoT cihazları, sensör sistemleri ve düşük enerji tüketen elektronik kartlarda uzun süreli enerji sağlamak amacıyla geliştirilmiştir.
Ürünün tam model kodu ER14250H’dir. ER14250 ve 14250 ifadeleri aynı fiziksel boyut grubundaki pilleri tanımlamak için kullanılabilse de kapasite, akım özelliği ve bağlantı yapısı modele göre değişebilir. Bu ürünün ayırt edici özelliği, 1200mAh kapasitesinin yanında elektronik karta doğrudan montaja uygun 2 pin PCB bacak yapısına sahip olmasıdır.
14250 pil seçimi yapılırken yalnızca 3.6V gerilim değerine bakılmamalıdır. Cihazın ER14250H modelini desteklemesi; PCB bacak sayısı, pin aralığı, montaj yönü ve kutup yapısının mevcut elektronik kartla uyumlu olması gerekir.
Zorunlu Özellikler
ER14250H 14250 Pil Temel Bilgileri
- Ürün Tipi: Birincil Lityum Pil
- Marka: EVE
- Tam Model Kodu: ER14250H
- Ürün Grubu: ER14250 / 14250 Pil
- Kimya / Teknoloji: Li-SOCl₂ – Lityum Tiyonil Klorür
- Boyut Standardı: 14250 / 1/2 AA
- Nominal Çalışma Gerilimi: 3.6V
- Nominal Kapasite: 1200mAh
- Nominal Enerji: Yaklaşık 4.32Wh
- Sürekli Akım: Yaklaşık 15mA
- Darbe Akımı: Yaklaşık 50mA
- Bağlantı Tipi: 2 Pin PCB Montajlı
- Şarj Edilebilir: Hayır
Elektriksel & Performans Özellikleri
3.6V 1200mAh ER14250 Lityum Pil Performansı
- Nominal Gerilim: 3.6V
- Nominal Kapasite: 1200mAh
- Nominal Enerji: Yaklaşık 4.32Wh
- Düşük Kendi Kendine Deşarj: Uzun süreli depolama ve kullanım desteği
- Kararlı Gerilim Çıkışı: Düşük akım tüketimli cihazlar için dengeli enerji
- Yüksek Enerji Yoğunluğu: Kompakt 14250 boyutunda uzun çalışma süresi
- Kullanım Profili: Düşük ve kontrollü akım tüketen uygulamalar
- Servis Yapısı: Uzun süre bakım gerektirmeden çalışan sistemlere uygun
Teknik Performans Notu
ER14250H pil, sürekli yüksek güç sağlamak yerine uzun süre düşük ve dengeli enerji tüketen cihazlar için geliştirilmiştir. Cihazın haberleşme sırasında yüksek darbe akımı istemesi durumunda standart 14250 pil yerine darbe akımı destekli veya ER+SPC hibrit enerji çözümleri değerlendirilmelidir.
Güvenlik & Koruma
- Sızdırmaz metal silindirik hücre yapısı
- Düşük kendi kendine deşarj özelliği
- Uzun süreli depolamaya uygun yapı
- Kararlı Li-SOCl₂ pil kimyası
- Bakım gerektirmeyen cihaz uygulamalarına uygunluk
- PCB montajına uygun sabit bağlantı yapısı
Mekanik & Fizsel Özellikler
14250 Boyut ve 2 Pin PCB Montaj Yapısı
- Boyut Kodu: 14250
- Boyut Standardı: 1/2 AA
- Yaklaşık Ölçü: 14.5 mm çap × 25.2 mm uzunluk
- Gövde Yapısı: Silindirik metal hücre
- Bağlantı: 2 Pin PCB bacaklı
- Montaj Şekli: Elektronik karta doğrudan lehimleme
- Kullanım Yapısı: Sabit PCB ve sayaç kartı montajı
14250 ifadesi pilin yaklaşık fiziksel boyut sınıfını belirtir. Bununla birlikte aynı 14250 ölçülerindeki piller; düz kutuplu, 2 pin, 3 pin, kablolu veya soketli olarak üretilebilir. Sipariş öncesinde mevcut pilin bağlantı yapısı kontrol edilmelidir.
Kullanım Alanları
ER14250H 2 Pin 14250 Pil Nerelerde Kullanılır?
- Elektrik sayaçları
- Akıllı sayaç sistemleri
- Isı pay ölçer cihazları
- Kalorimetre sistemleri
- Uyumlu su ve doğalgaz sayaçları
- IoT cihazları
- Endüstriyel sensör sistemleri
- Uzaktan veri toplama cihazları
- Telemetri ve izleme sistemleri
- RTC ve hafıza koruma devreleri
- Düşük tüketimli elektronik kontrol kartları
Uygun Olmayan Kullanımlar
- Şarj edilerek kullanım
- Li-ion pil şarj devrelerinde kullanım
- Motorlu ve sürekli yüksek akım gerektiren cihazlar
- E-bike ve elektrikli scooter bataryaları
- Powerbank sistemleri
- Yüksek darbe akımı gerektiren haberleşme cihazları
- 3 pin veya farklı PCB bacak yapısı gerektiren elektronik kartlar
- Pin aralığı ve kutup yönü doğrulanmamış cihazlar
Güvenlik Uyarısı
Kullanım Öncesi Dikkat Edilmesi Gerekenler
- ER14250H pili kesinlikle şarj etmeyiniz.
- Kısa devre yaptırmayınız.
- Kutup yönünü kontrol etmeden elektronik karta bağlamayınız.
- PCB montajında aşırı ve uzun süreli lehim ısısı uygulamayınız.
- Pili delmeyiniz, ezmeyiniz veya sökmeyiniz.
- Ateşe ve yüksek sıcaklıklara maruz bırakmayınız.
- Farklı marka, kapasite veya kullanım seviyesindeki pillerle birlikte kullanmayınız.
- Çocukların erişemeyeceği yerde muhafaza ediniz.
Teknik Not
ER14250H, ER14250 ve 14250 Pil İfadeleri Arasındaki İlişki
Bu ürünün tam model kodu ER14250H’dir. ER14250 ifadesi ürün ailesini, 14250 pil ifadesi ise piyasada yaygın kullanılan boyut ve ürün aramasını temsil eder. Her ER14250 veya 14250 lityum pil, bu ER14250H 2 pin PCB modeliyle doğrudan uyumlu olmayabilir.
Doğru 14250 pil seçimi için gerilim, kapasite, pil kimyası, fiziksel ölçü, PCB bacak sayısı, pin aralığı, kutup yönü ve cihazın akım ihtiyacı birlikte kontrol edilmelidir. Özellikle 2 pin ve 3 pin ER14250H modelleri fiziksel olarak benzer görünse de elektronik kart bağlantıları farklıdır.
