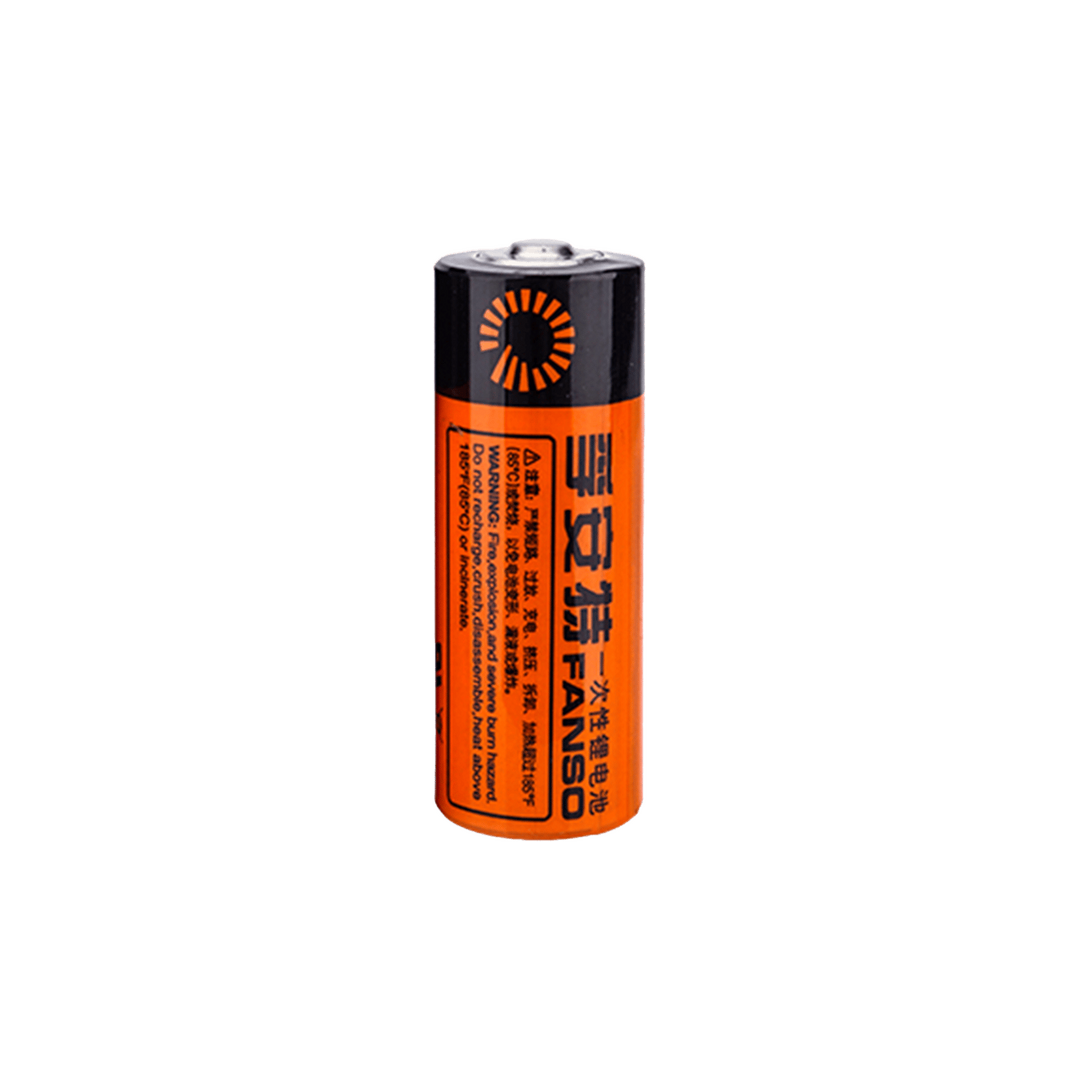

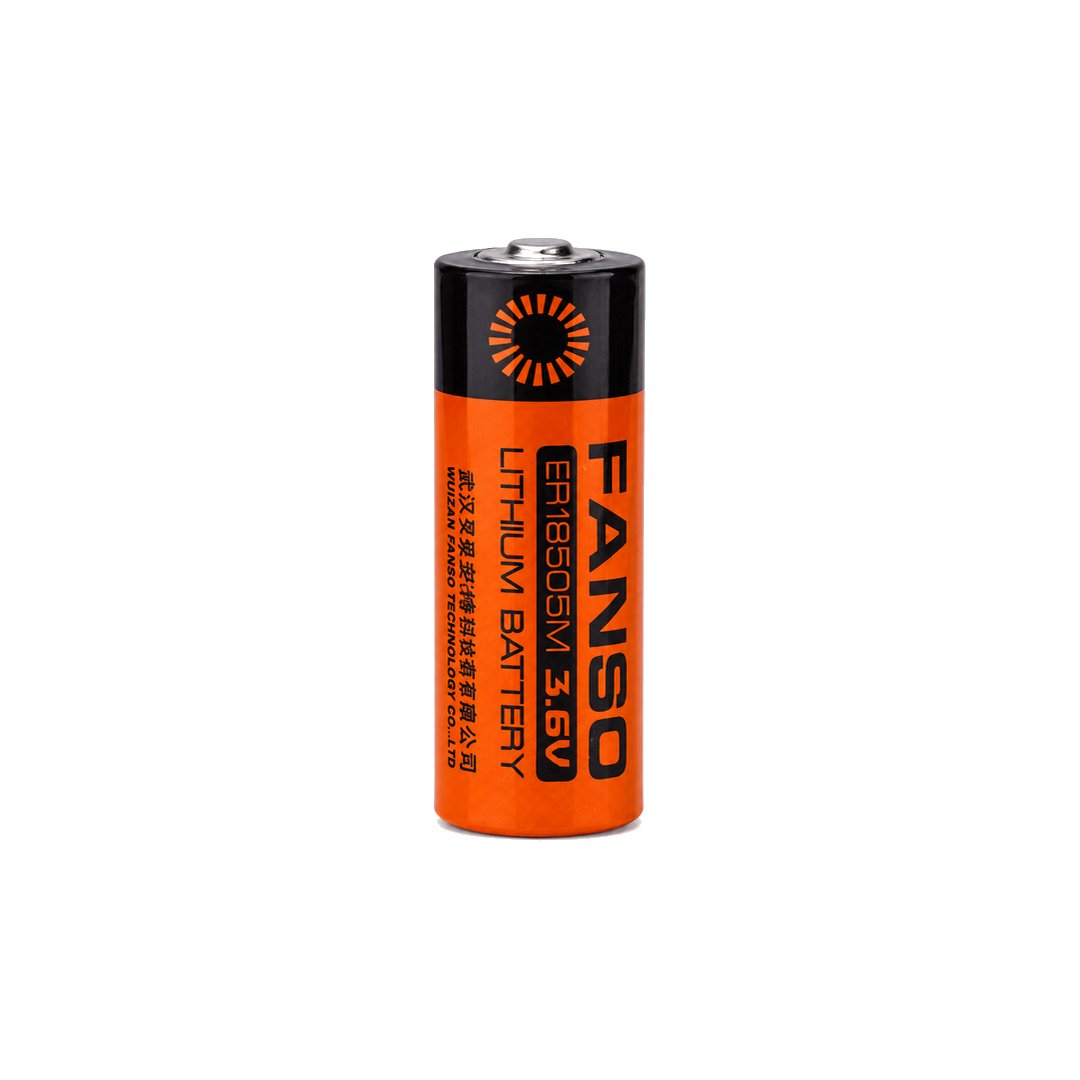

FANSO ER18505M 3.6V 3500mAh A Size Lityum Sayaç Pili (ER18505M)

FANSO ER18505M 3.6V 3500mAh A Size Yüksek Akım Lityum Sayaç Pili

ER18505M Yüksek Akım Lityum Pil | 1000mA Sürekli ve 2000mA Darbe Akımı

FANSO ER18505M 3.6V 3500mAh lityum pil, Li-SOCl₂ (Lityum Tiyonil Klorür) teknolojisine sahip, A boyutunda ve şarj edilemeyen birincil pil hücresidir. Uzun süreli enerjiyle birlikte yüksek sürekli veya kısa süreli darbe akımı gerektiren sayaç, güvenlik, GPS takip, telemetri ve profesyonel elektronik uygulamalarında kullanılabilir.

Model kodunun sonundaki “M” ifadesi, hücrenin yüksek akım sağlayabilen performans sınıfında bulunduğunu belirtir. Üretici datasheetine göre ER18505M’nin önerilen maksimum sürekli akımı 1000mA, kısa süreli maksimum darbe kabiliyeti ise 2000mA’dır.

ER18505M, aynı fiziksel boyuttaki yüksek kapasiteli ER18505H modelinden farklıdır. ER18505H daha yüksek kapasite ve düşük akım odaklıyken ER18505M, 3500mAh kapasitesi karşılığında belirgin şekilde daha yüksek akım performansı sunar.

Zorunlu Özellikler

Temel Ürün Bilgileri

• Ürün Tipi: Şarj Edilemeyen Birincil Lityum Pil
• Marka: FANSO
• Model: ER18505M
• Kimya / Teknoloji: Li-SOCl₂ – Lityum Tiyonil Klorür
• Performans Sınıfı: M Serisi / Yüksek Akım
• Konfigürasyon: 1S / Tek Hücre
• Boyut Standardı: 18505 / A Size
• Nominal Gerilim: 3.6V
• Açık Devre Gerilimi: Yaklaşık 3.66V
• Nominal Kapasite: 3500mAh / 3.5Ah
• Hesaplanan Nominal Enerji: Yaklaşık 12.6Wh
• Önerilen Maksimum Sürekli Akım: 1000mA / 1A
• Maksimum Darbe Akımı: 2000mA / 2A
• Şarj Edilebilir: Hayır

Elektriksel ve Performans Özellikleri

ER18505M Yüksek Akım Performansı

• Nominal Gerilim: 3.6V
• Açık Devre Gerilimi: Yaklaşık 3.66V
• Nominal Kapasite: 3500mAh
• Kapasite Test Akımı: 5mA
• Kapasite Test Sıcaklığı: 25°C
• Kapasite Test Kesme Gerilimi: 2.0V
• Önerilen Maksimum Sürekli Akım: 1000mA
• Maksimum Darbe Akımı: 2000mA
• Yıllık Öz Deşarj Oranı: 25°C’de %1’den Düşük
• Enerji Yoğunluğu: Yaklaşık 700Wh/kg
• Kararlı Çalışma Gerilimi
• Uzun Raf ve Servis Ömrü

3500mAh Kapasite Test Koşulu

Datasheette belirtilen 3500mAh nominal kapasite; 25°C ortam sıcaklığında, 5mA sürekli deşarj akımı ve 2.0V kesme gerilimi kullanılarak ölçülmüştür.

Daha yüksek sürekli akımda veya düşük ortam sıcaklığında hücreden alınabilecek kullanılabilir kapasite nominal değerin altında kalabilir. Gerçek çalışma süresi; cihaz tüketimi, darbe sıklığı, çalışma sıcaklığı ve kesme gerilimine göre değişir.

2000mA Darbe Akımı Test Koşulu

Datasheetteki 2000mA darbe kabiliyeti; 25°C’de, 20µA taban akımı üzerinde, iki dakikada bir uygulanan 0.1 saniyelik kısa darbeler için verilmiştir. Belirtilen test koşulunda darbe geriliminin 2.7V üzerinde kaldığı ifade edilmektedir.

2000mA değeri sürekli kullanım akımı değildir. Gerçek darbe performansı; darbenin süresine, tekrarlanma sıklığına, sıcaklığa, hücrenin doluluk seviyesine ve önceki kullanım geçmişine göre değişebilir.

ER18505M ile ER18505H Arasındaki Fark

ER18505M ve ER18505H aynı 3.6V gerilime ve benzer fiziksel ölçülere sahip olsa da elektriksel performansları farklıdır. Pil seçimi yalnızca gerilim ve boyuta göre yapılmamalıdır.

Düşük akımla mümkün olan en uzun çalışma süresinin hedeflendiği uygulamalarda ER18505H; daha yüksek sürekli akım veya kısa süreli güçlü darbe gerektiren uygulamalarda ise ER18505M daha uygun olabilir.

Güvenlik ve Hücre Yapısı

• Paslanmaz Çelik Hücre Gövdesi ve Kapak
• Hermetik Cam-Metal Sızdırmazlık Yapısı
• Yanıcı Olmayan Elektrolit Yapısı
• Düşük Yıllık Öz Deşarj Oranı
• Uzun Raf ve Servis Ömrü
• Datasheette IEC 86-4 Güvenlik Standardına Uyum Beyanı
• Datasheette UL Component Recognition Dosya Numarası: MH46165

Mekanik ve Fiziksel Özellikler

18505 / A Size Silindirik Hücre Yapısı

• Boyut Standardı: 18505 / A Size
• Maksimum Gövde Çapı: 18.5mm
• Maksimum Gövde Uzunluğu: 50.5mm
• Pozitif Kutup Çıkıntısı: Yaklaşık 0.7 ± 0.3mm
• Tipik Ağırlık: Yaklaşık 30g
• Gövde Yapısı: Silindirik Metal Hücre

Üretici Bağlantı Seçenekleri

• Standart Düz Kutuplu Hücre
• Eksenel Pin / Axial Pin
• Radyal Pin / Radial Pin
• Kutuplu Lehim Kulakçığı / Polarized Tab
• Proje Bazlı Kablo ve Konnektör Uygulamaları

Sipariş edilen ürünün bağlantı biçimi ürün görselleri ve stok kodu üzerinden kontrol edilmelidir. Düz kutuplu, pinli, lehim kulakçıklı veya kablolu varyantların montaj yapıları birbirinden farklıdır.

Çalışma ve Saklama Koşulları

• Çalışma Sıcaklığı: -55°C ile +80°C
• Tercih Edilen Saklama Sıcaklığı: +20°C veya Altı
• Maksimum Önerilen Saklama Sıcaklığı: +30°C’nin Altı
• Saklama Ortamı: Temiz, Kuru ve Serin Alan
• Yıllık Öz Deşarj: 25°C’de %1’den Düşük

Çalışma sıcaklığı hücrenin kullanılabileceği genel aralığı gösterir. Çok düşük veya yüksek sıcaklıklarda kapasite, çıkış gerilimi ve darbe performansı değişebilir.

FANSO ER18505M Kullanım Alanları

ER18505M 3500mAh Yüksek Akım Pil Nerelerde Kullanılır?

• Elektrik, Su ve Doğalgaz Sayaçları
• Akıllı Sayaç ve Uzaktan Okuma Sistemleri
• AMI ve AMR Sistemleri
• Alarm ve Güvenlik Sistemleri
• GPS ve Varlık Takip Cihazları
• Telemetri ve Uzaktan Veri Toplama Sistemleri
• Kablosuz Haberleşme Modülleri
• Hafıza Yedekleme Sistemleri
• Otomotiv Elektroniği
• Endüstriyel Sensör ve Kontrol Cihazları
• Askerî ve Profesyonel Elektronik Ekipmanlar

Listelenen kullanım alanları genel uygulama örnekleridir. Cihazın gerilim, sürekli akım, darbe akımı, bağlantı ve fiziksel ölçü gereksinimleri sipariş öncesinde doğrulanmalıdır.

Uygun Olmayan Kullanımlar

• Pilin Şarj Edilmesi
• Şarj Edilebilir 18650 Li-ion Pil Yerine Kullanılması
• 1000mA Üzerinde Sürekli Akım Gerektiren Sistemler
• 2000mA Değerinin Sürekli Akım Olarak Kullanılması
• Uzun Süreli Motor ve Yüksek Güç Uygulamaları
• Powerbank ve Şarj Edilebilir Batarya Paketleri
• E-Bike ve Elektrikli Scooter Bataryaları
• Li-ion Şarj Devreleriyle Kullanım
• Fiziksel Ölçüsü veya Bağlantısı Doğrulanmamış Cihazlar

Güvenlik Uyarısı

Kullanım Öncesi Dikkat Edilmesi Gerekenler

• Pili kesinlikle şarj etmeyiniz.
• Kısa devre yaptırmayınız.
• Kutupları ters bağlamayınız.
• Pili ezmeyiniz, delmeyiniz veya sökmeyiniz.
• Pil içeriğini suyla temas ettirmeyiniz.
• Ateşe atmayınız ve 85°C üzerindeki sıcaklıklara maruz bırakmayınız.
• Hücre gövdesine doğrudan uzun süre lehim ısısı uygulamayınız.
• Lehimleme gerekiyorsa fabrikada pin veya lehim kulakçığı eklenmiş hücre kullanınız.
• Yeni ve kullanılmış pilleri birlikte kullanmayınız.
• Farklı marka, kapasite veya üretim lotundaki pilleri karıştırmayınız.
• Hasarlı, sızıntılı veya anormal ısınan hücreleri kullanmayınız.
• Kullanılmış pilleri yetkili atık pil toplama noktalarına teslim ediniz.

Sıkça Sorulan Sorular

FANSO ER18505M şarj edilebilir mi?

Hayır. ER18505M, şarj edilemeyen Li-SOCl₂ birincil lityum pildir. Li-ion veya 18650 şarj cihazlarıyla kesinlikle şarj edilmemelidir.

ER18505M’deki “M” ne anlama gelir?

“M” ifadesi hücrenin yüksek akım performansına yönelik model olduğunu belirtir. FANSO ER18505M, 1000mA sürekli ve 2000mA kısa süreli darbe akımı sağlayabilir.

ER18505M ile ER18505H aynı pil midir?

Hayır. Fiziksel ölçüleri ve nominal gerilimleri benzer olsa da kapasiteleri ve akım performansları farklıdır. ER18505M yüksek akıma, ER18505H ise daha yüksek kapasiteyle düşük akımlı uzun süreli kullanıma yöneliktir.

2000mA sürekli kullanılabilir mi?

Hayır. 2000mA değeri yalnızca datasheette belirtilen kısa süreli darbe testine aittir. Önerilen maksimum sürekli akım 1000mA’dır.

ER18505M her sayaçla uyumlu mudur?

Hayır. Mevcut pilin model kodu, gerilimi, ölçüsü, sürekli ve darbe akımı, bağlantı biçimi ve kutup yönü sipariş öncesinde kontrol edilmelidir.

Teknik Not

ER18505M Pil Seçiminde Kapasite ve Akım Dengesi

ER18505M’nin 3500mAh kapasitesi, yüksek akım sağlayabilen hücre yapısıyla birlikte değerlendirilmelidir. Daha yüksek mAh değeri her uygulamada daha uygun pil anlamına gelmez. Cihazın akım ihtiyacı standart ER18505 hücrenin sağlayabileceği değerin üzerindeyse yüksek akım sınıfındaki ER18505M gerekli olabilir.

Doğru pil seçimi için 3.6V nominal gerilim, 3500mAh kapasite, 1000mA sürekli akım, 2000mA darbe akımı, Ø18.5 × 50.5mm ölçü, çalışma sıcaklığı ve bağlantı biçimi birlikte değerlendirilmelidir.
