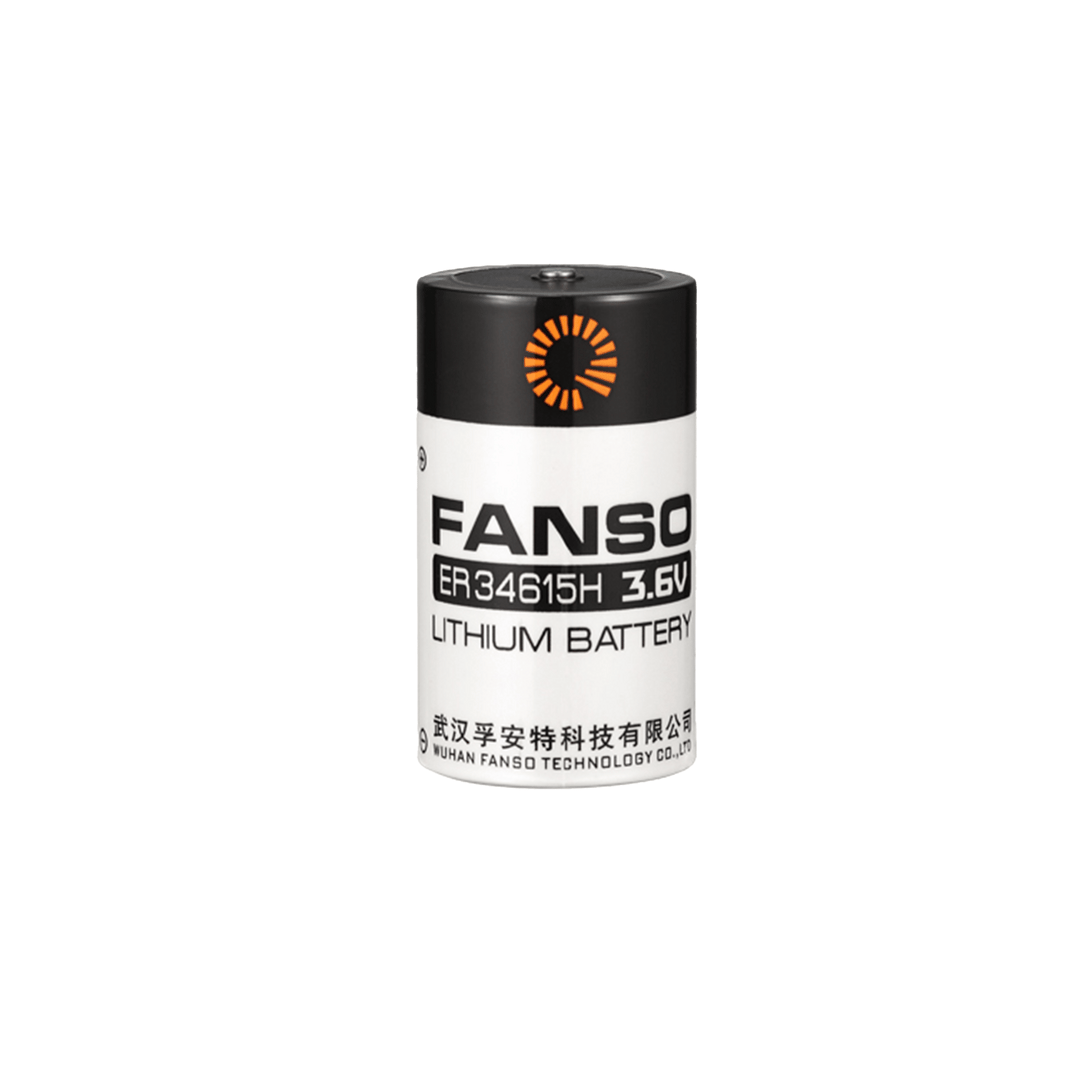

FANSO ER34615H 3.6V 19000mAh D Size Uzun Ömürlü Lityum Sayaç Pili
ER34615H Yüksek Kapasiteli Lityum Pil | 19000mAh Uzun Süreli Enerji
FANSO ER34615H 3.6V 19000mAh lityum pil, Li-SOCl₂ (Lityum Tiyonil Klorür) teknolojisine ve bobbin hücre yapısına sahip, D boyutunda şarj edilemeyen birincil pil hücresidir. Sayaçlar, güvenlik sistemleri, GPS takip cihazları, hafıza yedekleme sistemleri ve profesyonel elektronik cihazlarda uzun süreli enerji sağlamak amacıyla kullanılabilir.
ER34615H modeli, yüksek kapasite ve düşük öz deşarj gerektiren uygulamalara yönelik geliştirilmiştir. Üretici teknik verilerine göre önerilen maksimum sürekli akımı 150mA, kısa süreli maksimum darbe akımı ise 300mA’dır.
Zorunlu Özellikler
Temel Ürün Bilgileri
- Ürün Tipi: Şarj Edilemeyen Birincil Lityum Pil
- Marka: FANSO
- Model: ER34615H
- Kimya / Teknoloji: Li-SOCl₂ – Lityum Tiyonil Klorür
- Hücre Yapısı: Bobbin Tip Yüksek Kapasiteli Hücre
- Konfigürasyon: 1S / Tek Hücre
- Boyut Standardı: 34615 / D Size
- Nominal Gerilim: 3.6V
- Açık Devre Gerilimi: Yaklaşık 3.66V
- Nominal Kapasite: 19000mAh / 19Ah
- Nominal Enerji: Yaklaşık 68.4Wh
- Önerilen Maksimum Sürekli Akım: 150mA
- Maksimum Darbe Akımı: 300mA
- Şarj Edilebilir: Hayır
Elektriksel & Performans Özellikleri
ER34615H Uzun Süreli Enerji Performansı
- Nominal Gerilim: 3.6V
- Açık Devre Gerilimi: Yaklaşık 3.66V
- Nominal Kapasite: 19000mAh
- Kapasite Test Koşulu: 25°C ortamda 2mA deşarj
- Kapasite Test Kesme Gerilimi: 2.0V
- Önerilen Maksimum Sürekli Akım: 150mA
- Kısa Süreli Maksimum Darbe Akımı: 300mA
- Yıllık Öz Deşarj: 25°C’de %1’den Düşük
- Enerji Yoğunluğu: Yaklaşık 700Wh/kg
- Kararlı 3.6V Gerilim Çıkışı
- Uzun Raf ve Servis Ömrü
Darbe Akımı Test Koşulu
Datasheette belirtilen 300mA darbe kabiliyeti; 25°C’de, 20µA taban akımı üzerinde, iki dakikada bir uygulanan 0.1 saniyelik kısa darbeler için verilmiştir. Bu test koşullarında darbe geriliminin tipik olarak 2.7V üzerinde kaldığı belirtilmektedir.
300mA değeri sürekli kullanım akımı değildir. Gerçek darbe performansı; darbe süresi, tekrarlama sıklığı, ortam sıcaklığı, hücrenin doluluk durumu ve kullanım geçmişine göre değişebilir.
Kapasite Değerlendirmesi
19000mAh nominal kapasite düşük akımlı test koşulunda ölçülmüştür. Daha yüksek sürekli akımlarda, sık tekrarlanan darbelerde veya düşük ortam sıcaklıklarında hücreden alınabilecek kullanılabilir kapasite nominal değerin altında kalabilir.
Güvenlik & Hücre Yapısı
- Bobbin Tip Yüksek Kapasiteli Hücre Yapısı
- Paslanmaz Çelik Hücre Gövdesi ve Kapak
- Hermetik Cam-Metal Sızdırmazlık Yapısı
- Düşük Yıllık Öz Deşarj Oranı
- Uzun Raf ve Servis Ömrü
- IEC 60086-4 Güvenlik Standardı Referansı
- UL Component Recognition Dosya Numarası: MH46165
- Bakım Gerektirmeyen Birincil Pil Yapısı
Mekanik & Fiziksel Özellikler
D Size / 34615 Silindirik Hücre Yapısı
- Boyut Standardı: D Size / 34615
- Maksimum Çap: 34.2mm
- Maksimum Uzunluk: 61.5mm
- Gövde Ölçüsü: Ø34.2 × 61.5mm
- Ağırlık: Yaklaşık 103g
- Gövde Yapısı: Silindirik Paslanmaz Çelik Hücre
Sipariş edilecek ürünün bağlantı şekli ürün görselleri ve stok kodu üzerinden kontrol edilmelidir. Çıplak hücre, pinli ve lehim kulakçıklı varyantların montaj yapıları birbirinden farklı olabilir.
Çalışma ve Saklama Koşulları
- Çalışma Sıcaklığı: -55°C ile +85°C
- Önerilen Saklama Ortamı: Temiz, Kuru ve Serin Alan
- Tercih Edilen Saklama Sıcaklığı: +20°C veya Altı
- Maksimum Önerilen Saklama Sıcaklığı: +30°C
- Yıllık Öz Deşarj: 25°C’de %1’den Düşük
Çalışma sıcaklığı aralığı hücrenin kullanılabileceği genel sınırları gösterir. Kullanılabilir kapasite, çıkış gerilimi ve darbe performansı özellikle çok düşük veya yüksek sıcaklıklarda değişebilir.
Kullanım Alanları
FANSO ER34615H 19000mAh Pil Nerelerde Kullanılır?
- Elektrik, Su ve Doğalgaz Sayaçları
- Akıllı Sayaç ve Uzaktan Okuma Sistemleri
- Alarm ve Güvenlik Sistemleri
- Yangın Algılama ve İhbar Sistemleri
- GPS ve Varlık Takip Cihazları
- Hafıza ve Gerçek Zamanlı Saat Yedekleme Sistemleri
- Telemetri ve Uzaktan Veri Toplama Sistemleri
- IoT ve NB-IoT / LoRa Cihazları
- Endüstriyel Sensör ve Kontrol Sistemleri
- Medikal Elektronik Cihazlar
- Tarım ve Çevresel İzleme Sistemleri
- Profesyonel Elektronik Ekipmanlar
Uygun Olmayan Kullanımlar
- Pilin Şarj Edilmesi
- 1.5V D Pil Gerektiren ve 3.6V Desteklemeyen Cihazlar
- 150mA Üzerinde Sürekli Akım Gerektiren Sistemler
- 300mA Darbe Değerinin Sürekli Akım Olarak Kullanılması
- Motor, Marş ve Yüksek Güçlü Tahrik Sistemleri
- Powerbank, E-Bike ve Elektrikli Scooter Bataryaları
- Li-ion Şarj Devreleriyle Kullanım
- Uyumsuz Gerilim veya Pil Kimyası Gerektiren Cihazlar
- Fiziksel Ölçüsü veya Bağlantı Şekli Doğrulanmamış Sistemler
Güvenlik Uyarısı
Kullanım Öncesi Dikkat Edilmesi Gerekenler
- Kesinlikle şarj etmeyiniz.
- Kısa devre yaptırmayınız.
- Kutupları ters bağlamayınız.
- Pili ezmeyiniz, delmeyiniz veya sökmeyiniz.
- Pil içeriğini suyla temas ettirmeyiniz.
- Ateşe atmayınız veya 100°C üzerindeki sıcaklıklara maruz bırakmayınız.
- Hücre gövdesine doğrudan uzun süre lehim ısısı uygulamayınız.
- Lehimli bağlantı gerekiyorsa fabrikada bağlantı ayağı eklenmiş hücre kullanınız.
- Yeni ve kullanılmış pilleri birlikte kullanmayınız.
- Sızıntı, koku veya anormal ısınma görülürse kullanmayı bırakınız.
- Kullanılmış pilleri yetkili atık pil toplama noktalarına teslim ediniz.
- Çocukların erişemeyeceği yerde saklayınız.
Teknik Not
ER34615H Modeli ve Bobbin Hücre Yapısı
FANSO ER34615H, bobbin yapılı yüksek kapasiteli Li-SOCl₂ hücre grubunda yer alır. Bu yapı uzun çalışma süresi ve düşük öz deşarj avantajı sunarken, yüksek akım uygulamalarına yönelik spiral yapılı ER34615M modelinden farklıdır.
Pil seçimi yalnızca 3.6V gerilim ve 19000mAh kapasiteye göre yapılmamalıdır. Cihazın sürekli akımı, darbe akımı, darbe süresi, bağlantı şekli, çalışma sıcaklığı ve fiziksel ölçüleri sipariş öncesinde birlikte kontrol edilmelidir.
