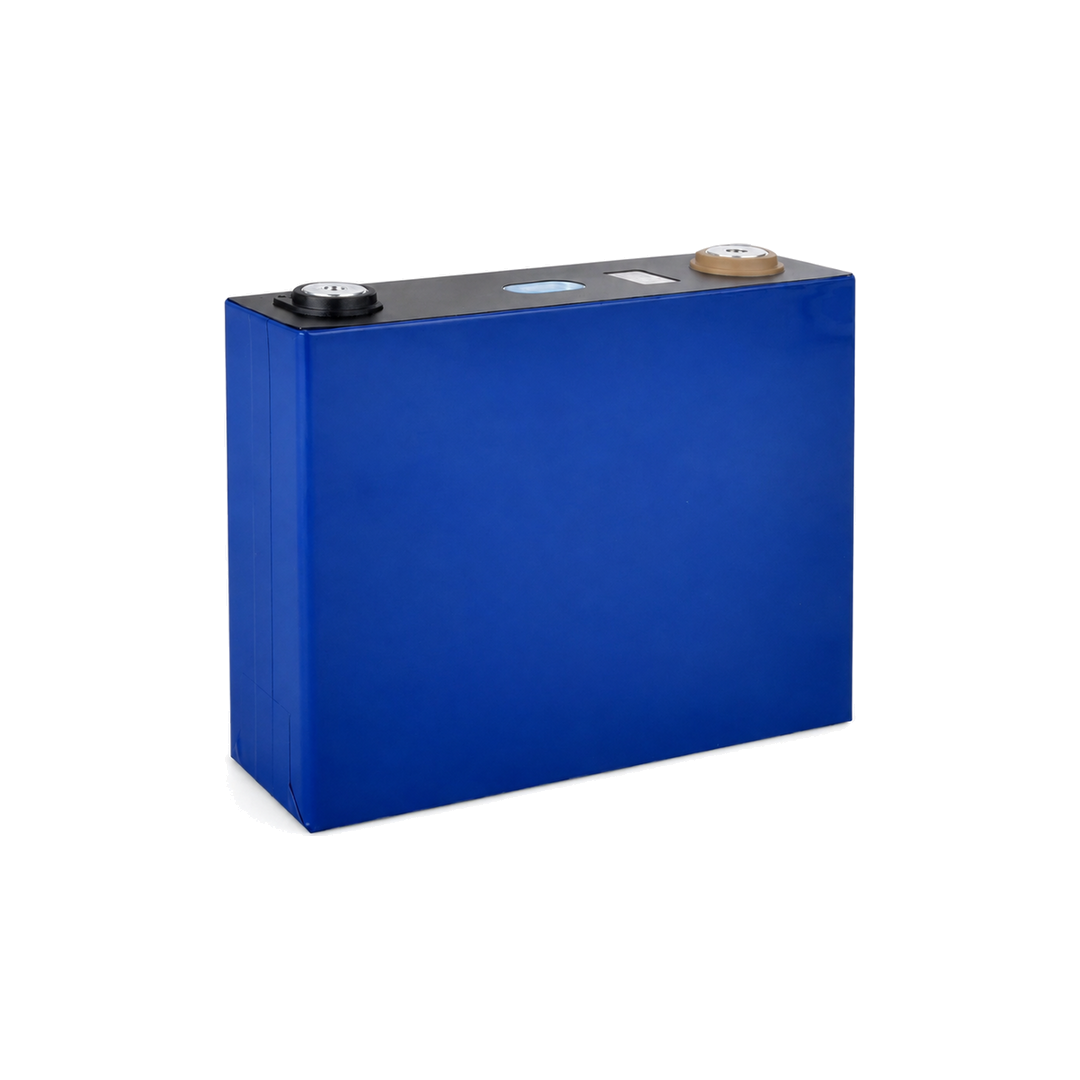

Ganfeng GFB 48173125 3.2V 100Ah LiFePO4 Prizmatik Pil Hücresi
3.2V 100Ah LiFePO4 Prizmatik Hücre | 320Wh ve 1C Sürekli Akım
Ganfeng GFB 48173125 3.2V 100Ah LiFePO4 prizmatik pil hücresi; güneş enerjisi depolama sistemleri, karavan ve marin bataryaları, UPS sistemleri, telekomünikasyon uygulamaları ve profesyonel batarya paketi üretimi için kullanılabilen şarj edilebilir bir lityum demir fosfat hücresidir.
100Ah nominal kapasiteye ve yaklaşık 320Wh enerjiye sahip hücrenin standart şarj ve deşarj akımı 0.5C yani 50A’dır. Üretici datasheetine göre maksimum sürekli şarj ve deşarj akımı 1C yani 100A’dır.
Bu ürün kullanıma hazır bir akü veya batarya paketi değildir. Tek bir prizmatik hücre olarak sunulur ve dahili BMS içermez. Güvenli kullanım için hücre sayısına, sistem gerilimine ve akım ihtiyacına uygun LiFePO4 BMS, sigorta, sıcaklık takibi ve doğru mekanik montaj kullanılmalıdır.
Zorunlu Özellikler
Temel Ürün Bilgileri
- Ürün Tipi: Şarj Edilebilir Prizmatik Lityum Pil Hücresi
- Marka: Ganfeng Battery / GFB
- Model: 48173125-100Ah
- Üretici Parça Numarası: EC-AU100-48173125-11FA
- Kimya / Teknoloji: LiFePO4 – Lityum Demir Fosfat
- Hücre Yapısı: Prizmatik
- Konfigürasyon: 1S / Tek Hücre
- Nominal Gerilim: 3.2V
- Nominal Kapasite: 100Ah / 100000mAh
- Nominal Enerji: Yaklaşık 320Wh
- Standart Çalışma Gerilim Aralığı: 2.5V – 3.65V
- Maksimum Şarj Gerilimi: 3.65V
- Standart Deşarj Kesme Gerilimi: 2.5V
- Standart Şarj Akımı: 0.5C / 50A
- Standart Deşarj Akımı: 0.5C / 50A
- Maksimum Sürekli Şarj Akımı: 1C / 100A
- Maksimum Sürekli Deşarj Akımı: 1C / 100A
- Dahili BMS: Hayır
- Şarj Edilebilir: Evet
Elektriksel & Performans Özellikleri
Ganfeng 100Ah LiFePO4 Hücre Performansı
- Nominal Gerilim: 3.2V
- Nominal Kapasite: 100Ah
- Nominal Enerji: Yaklaşık 320Wh
- İç Direnç: Yeni Hücrede 1kHz Ölçümle ≤0.40mΩ
- Standart Şarj Akımı: 50A
- Standart Deşarj Akımı: 50A
- Maksimum Sürekli Şarj Akımı: 100A
- Maksimum Sürekli Deşarj Akımı: 100A
- Maksimum Uzun Süreli Darbe Akımı: 2C / 200A
- Maksimum Kısa Süreli Darbe Akımı: 3C / 300A
- Maksimum Şarj Gerilimi: 3.65V
- Standart Deşarj Kesme Gerilimi: 2.5V
- Şarj Yöntemi: CC/CV – Sabit Akım / Sabit Gerilim
- Çevrim Performansı: 3000 Çevrimde En Az %80 Kapasite
Şarj Yöntemi
Standart şarj işlemi, 25°C ortamda 0.5C yani 50A sabit akımla hücre gerilimi 3.65V seviyesine ulaşana kadar gerçekleştirilir. Ardından 3.65V sabit gerilim aşamasına geçilir ve şarj akımı 0.05C yani 5A seviyesine düştüğünde işlem tamamlanır.
Hücre gerilimi hiçbir koşulda 3.65V üzerine çıkarılmamalıdır. Şarj işlemi LiFePO4 kimyasına uygun şarj cihazı ve doğru ayarlanmış bir BMS üzerinden gerçekleştirilmelidir.
Sürekli ve Darbe Akımları
100A değeri hücrenin maksimum sürekli deşarj akımıdır. 200A uzun süreli darbe akımı en fazla 120 saniye uygulanmalı ve ardından en az aynı süre boyunca sıfır akımlı dinlenme sağlanmalıdır.
300A kısa süreli darbe akımı, hücre sıcaklığı 50°C veya altındayken uygulanabilir. Üretici datasheetine göre hücre doluluk oranı %40’ın üzerindeyken en fazla 60 saniye, %40 veya altındayken en fazla 10 saniye süreyle kullanılmalıdır.
Darbe değerleri sürekli akım olarak değerlendirilmemelidir. Batarya paketinin bağlantıları, bara kesiti, kablo, sigorta, BMS ve sıcaklık yönetimi kullanılacak akıma uygun tasarlanmalıdır.
Kapasite ve Çevrim Ömrü Değerlendirmesi
Datasheete göre hücre, 25°C’de 1C deşarj testinde en az 100Ah kapasite sunar. Aynı test yapısında kullanılabilir kapasite 55°C’de en az 90Ah, -20°C’de ise en az 70Ah olarak belirtilmektedir.
Çevrim testinde 25°C’de 1C şarj ve 1C deşarj koşulları kullanılmıştır. Üretici verisine göre hücre, 3000 çevrim sonunda başlangıç kapasitesinin en az %80’ini korur. Gerçek çevrim ömrü; deşarj derinliği, sıcaklık, şarj gerilimi, akım, hücre sıkıştırması ve BMS ayarlarına göre değişebilir.
Güvenlik & Koruma
- LiFePO4 Lityum Demir Fosfat Hücre Kimyası
- Dahili BMS veya Koruma Devresi Bulunmaz
- Harici LiFePO4 BMS Kullanımı Zorunludur
- Aşırı Şarj Koruması Gereklidir
- Aşırı Deşarj Koruması Gereklidir
- Aşırı Akım ve Kısa Devre Koruması Gereklidir
- Hücre Sıcaklığının BMS Üzerinden Takip Edilmesi Gereklidir
- Hücreler Mekanik Darbe ve Ezilmeye Karşı Korunmalıdır
- Datasheette UN38.3 Taşıma Testi Uygunluğu Belirtilmektedir
- Profesyonel Batarya Paketi Entegrasyonuna Uygundur
Hücre, uygun BMS olmadan doğrudan cihaz veya şarj cihazına bağlanmamalıdır. BMS ayarları hücre başına 3.65V maksimum şarj ve 2.5V standart deşarj kesme gerilimini dikkate almalıdır.
Mekanik & Fiziksel Özellikler
GFB 48173125 Prizmatik Hücre Ölçüleri
- Hücre Tipi: Prizmatik LiFePO4
- Kalınlık: 48 ±0.5mm
- Genişlik: 173.9 ±0.5mm
- Terminal Hariç Gövde Yüksekliği: 127.6 ±0.8mm
- Terminaller Dâhil Toplam Yükseklik: 132.2 ±0.8mm
- Yaklaşık Toplam Ölçü: 48 × 173.9 × 132.2mm
- Ağırlık: Maksimum 2.30kg
- Terminal Yapısı: Pozitif ve Negatif Vidalı Terminal
- Terminal Bağlantısı: M6 İç Dişli
Batarya paketi tasarımında terminal dâhil toplam yükseklik, hücreler arasındaki yalıtım, bara kalınlığı, kablo çıkışları, BMS, mekanik sabitleme ve havalandırma alanı birlikte değerlendirilmelidir.
Çalışma ve Saklama Koşulları
- Önerilen Şarj Sıcaklığı: 0°C ile +55°C
- Datasheet Mutlak Şarj Sınırı: 0°C ile +60°C
- Önerilen Deşarj Sıcaklığı: -20°C ile +55°C
- Datasheet Mutlak Deşarj Sınırı: -30°C ile +60°C
- -20°C Altında Deşarj Akımı Önemli Ölçüde Sınırlandırılmalıdır
- Uzun Süreli Saklama İçin Önerilen Doluluk: Yaklaşık %50 SOC
- Saklama Ortamı: Kuru, Serin ve İyi Havalandırılan Alan
Bir aydan uzun süre kullanılmayacak hücrelerin yaklaşık %50 doluluk seviyesinde saklanması önerilir. Üretici datasheetinde üç aylık saklama sonrasında bakım amaçlı şarj ve deşarj işlemi uygulanarak hücrenin yeniden yaklaşık %50 SOC seviyesine getirilmesi belirtilmektedir.
Mutlak sıcaklık sınırları sürekli olarak hedeflenmesi gereken normal çalışma değerleri değildir. Hücre sıcaklığı, akım ve doluluk oranına göre BMS üzerinden sınırlandırılmalıdır.
Kullanım Alanları
Ganfeng 3.2V 100Ah LiFePO4 Hücre Nerelerde Kullanılır?
- Güneş Enerjisi Depolama Sistemleri
- Ev ve Ticari Enerji Depolama Sistemleri
- Karavan ve Mobil Yaşam Bataryaları
- Tekne ve Marin Batarya Sistemleri
- Kesintisiz Güç Kaynakları / UPS Sistemleri
- Telekomünikasyon ve Baz İstasyonu Yedek Güç Sistemleri
- Endüstriyel Enerji Depolama Uygulamaları
- Elektrikli Araç Batarya Paketleri
- Elektrikli İş Makineleri ve Hizmet Araçları
- AGV ve Endüstriyel Taşıma Sistemleri
- 24V ve 48V LiFePO4 Batarya Paketleri
- Profesyonel Batarya Üretimi ve Ar-Ge Projeleri
Uygun Olmayan Kullanımlar
- BMS Olmadan Doğrudan Kullanım
- LiFePO4 Kimyasına Uygun Olmayan Şarj Cihazları
- Hücre Başına 3.65V Üzerinde Şarj
- Hücre Geriliminin 2.5V Altına Düştüğü Kontrolsüz Deşarj
- 100A Üzerindeki Akımın Sürekli Deşarj Akımı Olarak Kullanılması
- 200A ve 300A Darbe Değerlerinin Sürekli Akım Olarak Kullanılması
- Donma Sıcaklığının Altında Şarj İşlemi
- Farklı Marka, Model, Kapasite veya Kullanım Geçmişindeki Hücrelerin Karıştırılması
- Suya, Neme, Ezilmeye veya Mekanik Darbeye Açık Montajlar
- Yalıtımsız Bara ve Korumasız Metal Bağlantılar
- Bilgi ve Ekipman Bulunmadan Bireysel Batarya Paketi Üretimi
Güvenlik Uyarısı
Kullanım Öncesi Dikkat Edilmesi Gerekenler
- Hücreyi uygun LiFePO4 BMS olmadan kullanmayınız.
- Kısa devre yaptırmayınız.
- Kutupları ters bağlamayınız.
- 3.65V maksimum şarj gerilimini aşmayınız.
- Hücreyi aşırı deşarj durumunda bırakmayınız.
- 0°C altında şarj etmeyiniz.
- Hücreyi delmeyiniz, ezmeyiniz, düşürmeyiniz veya sökmeyiniz.
- Suya veya yüksek neme maruz bırakmayınız.
- Ateşe atmayınız ve çalışma sıcaklığı üzerindeki ortamlara maruz bırakmayınız.
- Terminal bağlantılarını gevşek bırakmayınız.
- Pozitif ve negatif terminaller arasında yalıtımsız metal parça bulundurmayınız.
- Farklı üretim partisi veya kullanım geçmişindeki hücreleri kontrolsüz şekilde birleştirmeyiniz.
- Şişmiş, hasarlı, sızıntılı veya anormal ısınan hücreleri kullanmayınız.
- Montaj ve bakım işlemlerini uygun ekipman kullanan uzman personel gerçekleştirmelidir.
Teknik Not
Tek Hücre ile 12V, 24V ve 48V Batarya Arasındaki Fark
Bu ürün 3.2V nominal gerilime sahip tek bir LiFePO4 hücresidir. Tek başına 12V, 24V veya 48V kullanıma hazır bir akü değildir. Farklı sistem gerilimleri için uygun sayıda hücrenin seri bağlanması ve hücre sayısıyla uyumlu BMS kullanılması gerekir.
- 4 Hücre Seri Bağlantı: 12.8V 100Ah / Yaklaşık 1.28kWh
- 8 Hücre Seri Bağlantı: 25.6V 100Ah / Yaklaşık 2.56kWh
- 16 Hücre Seri Bağlantı: 51.2V 100Ah / Yaklaşık 5.12kWh
Seri bağlantı gerilimi yükseltir ancak kapasite 100Ah olarak kalır. Paralel bağlantı kapasiteyi artırır. Seri veya paralel paket oluşturulmadan önce hücrelerin gerilim, iç direnç, kapasite, üretim partisi ve doluluk seviyeleri eşleştirilmelidir.
