HDA POWER 400V 100Ah LiFePO4 Yüksek Voltaj Enerji Depolama Sistemi | 40kWh HV ESS
400V 100Ah Yüksek Voltaj ESS | 40kWh LiFePO4 Enerji Depolama Sistemi
HDA POWER 400V 100Ah LiFePO4 yüksek voltaj enerji depolama sistemi; ticari işletmeler, endüstriyel tesisler, güneş enerjisi santralleri, UPS sistemleri ve yüksek kapasiteli yedek güç projeleri için geliştirilmiş profesyonel bir HV ESS çözümüdür.
400V nominal gerilim ve 100Ah kapasiteyle toplam 40kWh nominal enerji depolama kapasitesi sunar. Prizmatik LiFePO4 hücre teknolojisi; yüksek çevrim ömrü, kararlı çalışma performansı ve enerji depolama uygulamalarına uygun güvenli hücre kimyası sağlar.
Modüler yüksek voltaj yapısı sayesinde sistem kapasitesi ve çıkış gücü projenin ihtiyacına göre yapılandırılabilir. HDA POWER yüksek voltaj enerji depolama ürün ailesi 48V ile 700V nominal gerilim, 100Ah ile 304Ah kapasite ve 5kW ile 300kW güç aralığındaki projelere yönelik çözümler sunmaktadır.
Zorunlu Özellikler
Temel Ürün Bilgileri
- Ürün Tipi: Yüksek Voltaj Enerji Depolama Sistemi
- Marka: HDA POWER
- Ürün Grubu: HV ESS / Yüksek Voltaj ESS
- Batarya Teknolojisi: LiFePO4 – Lityum Demir Fosfat
- Hücre Yapısı: Prizmatik LiFePO4
- Nominal Gerilim: 400V
- Nominal Kapasite: 100Ah
- Nominal Enerji: 40kWh / 40.000Wh
- Batarya Yapısı: Modüler Yüksek Voltaj Enerji Depolama Sistemi
- Şarj Edilebilir: Evet
- Kullanım Tipi: Ticari ve Endüstriyel Enerji Depolama
Elektriksel & Performans Özellikleri
40kWh Yüksek Voltaj Enerji Depolama Performansı
- Nominal Gerilim: 400V
- Nominal Kapasite: 100Ah
- Nominal Enerji Kapasitesi: 40kWh
- Nominal Kapasite Test Oranı: 0.5C
- Standart Şarj Akımı: 50A / 0.5C
- Standart Şarj Gücü: Nominal Gerilimde Yaklaşık 20kW
- Standart Deşarj Akımı: 100A / 1C
- Standart Sürekli Çıkış Gücü: Nominal Gerilimde Yaklaşık 40kW
- Maksimum Şarj Akımı: 100A / 1C
- Maksimum Şarj Gücü: Nominal Gerilimde Yaklaşık 40kW
- Kısa Süreli Maksimum Deşarj Akımı: 200A / 2C
- Kısa Süreli Tepe Gücü: Nominal Gerilimde Yaklaşık 80kW
- Maksimum Deşarj Süresi: 2C Değerde 3 Saniye
- Çevrim Ömrü: %80 DoD Koşulunda 6000 Çevrim
- HDA POWER Yüksek Voltaj Ürün Ailesi Güç Aralığı: 5kW ile 300kW
Akım ve Güç Değerleri
100Ah kapasiteye sahip bataryada 0.5C değeri 50A, 1C değeri 100A ve 2C değeri 200A akıma karşılık gelir. Nominal 400V gerilim üzerinden hesaplandığında standart şarj gücü yaklaşık 20kW, standart deşarj gücü yaklaşık 40kW olur.
200A ve yaklaşık 80kW değeri yalnızca 3 saniyelik kısa süreli deşarj performansını ifade eder. Bu değer sürekli çıkış gücü olarak kullanılmamalıdır.
Gerçek sistem gücü; batarya gerilimi, şarj durumu, yüksek voltaj BMS sınırları, kontaktörler, sigortalar, kablo yapısı ve kullanılan PCS veya inverter kapasitesine göre değişebilir.
Kapasite ve Enerji Değerlendirmesi
400V nominal gerilim ile 100Ah kapasitenin çarpımı 40.000Wh, yani 40kWh nominal enerji kapasitesine karşılık gelir. Sistemin kullanılabilir enerji miktarı; izin verilen deşarj derinliği, BMS ayarları, inverter verimliliği, yük profili ve çalışma sıcaklığına göre nominal değerden farklı olabilir.
Çevrim Ömrü
Üretici ürün sayfasında çevrim ömrü %80 deşarj derinliği koşulunda 6000 çevrim olarak belirtilmektedir. Gerçek kullanım ömrü; şarj ve deşarj akımları, çalışma sıcaklığı, hücre dengelemesi, deşarj derinliği ve sistem bakım koşullarına göre değişebilir.
Güvenlik & Koruma
- LiFePO4 Hücre Teknolojisinin Termal Kararlılık Avantajı
- Yüksek Voltaj Batarya Yönetim Sistemiyle Kullanıma Uygun Yapı
- Hücre ve Modül Gerilimlerinin İzlenmesine Uygun Sistem Mimarisi
- Yüksek Voltaj Kontaktörü ve Ana Kesici Entegrasyonuna Uygun Yapı
- Aşırı Şarj ve Aşırı Deşarj Korumasına Uygun Sistem Altyapısı
- Aşırı Akım ve Kısa Devre Korumasına Uygun Sistem Altyapısı
- Sıcaklık İzleme ve Koruma Sistemleriyle Entegrasyon
- Sigorta, İzolasyon ve Acil Durdurma Sistemleriyle Birlikte Kullanım
- Profesyonel Enerji Yönetim Sistemleriyle Entegrasyona Uygun Yapı
Yüksek voltaj BMS, sigorta, kontaktör, ön şarj devresi, izolasyon izleme ve acil durdurma özelliklerinin kapsamı, sipariş edilen sistem konfigürasyonu ve proje teknik dokümanı üzerinden doğrulanmalıdır.
Mekanik & Fiziksel Özellikler

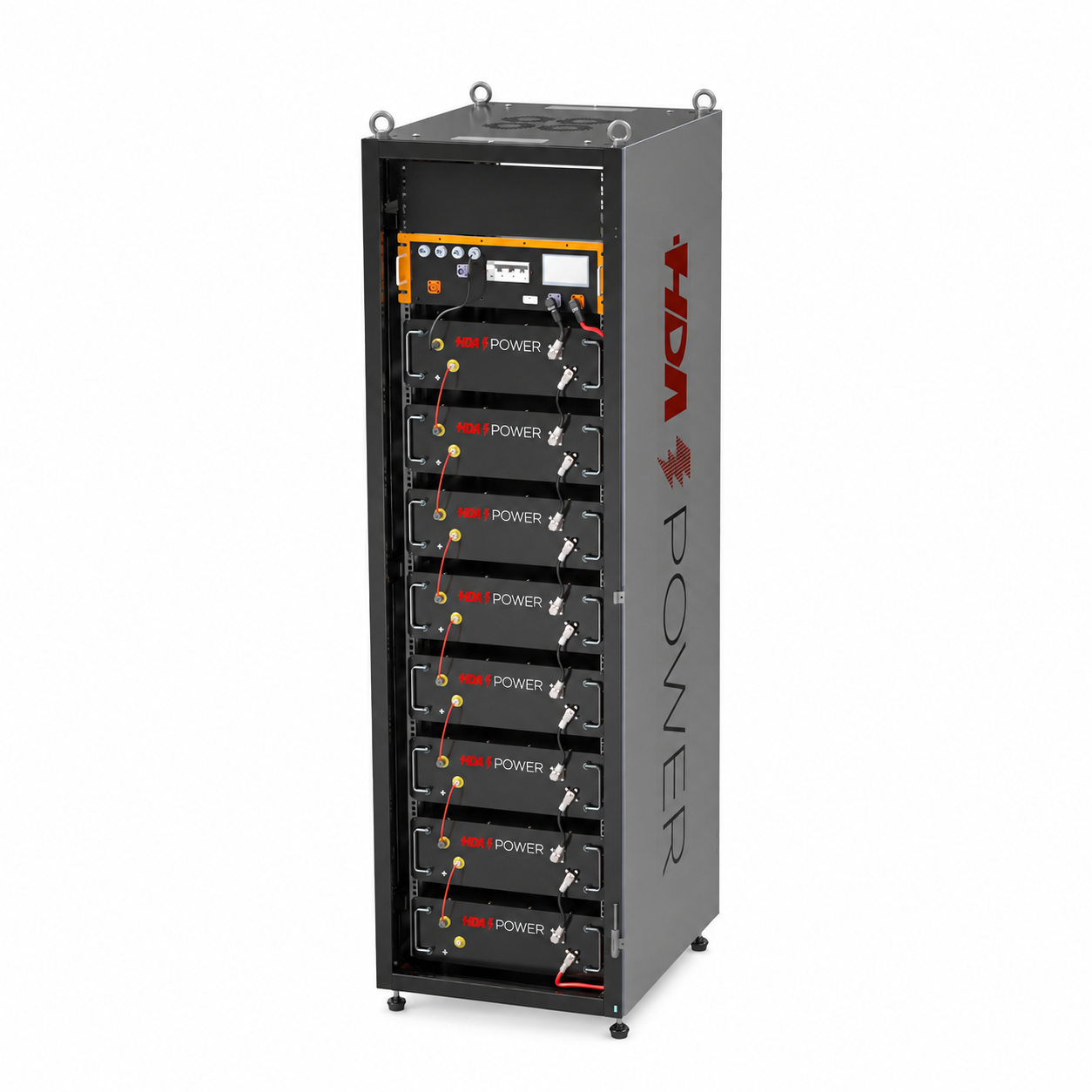

Modüler Yüksek Voltaj ESS Yapısı
- Modüler Yüksek Voltaj Batarya Mimarisi
- Prizmatik LiFePO4 Hücre Yapısı
- Profesyonel ESS Projelerine Uygun Sistem Tasarımı
- Batarya Modüllerinin Seri Bağlantısıyla Oluşturulan Yüksek Voltaj Altyapısı
- Merkezi Güç ve Kontrol Sistemleriyle Entegrasyona Uygun Yapı
- Proje İhtiyacına Göre Yapılandırılabilir Kabin ve Modül Sistemi
- Ticari ve Endüstriyel Enerji Depolama Projelerine Uygun Tasarım
Ürünün modül sayısı, hücre konfigürasyonu, kabin ölçüleri, toplam ağırlığı, soğutma sistemi, IP koruma sınıfı ve güç bağlantıları proje teknik dokümanına göre belirlenmelidir.
Haberleşme ve Sistem Entegrasyonu
- CAN Haberleşme Desteği
- RS485 Haberleşme Desteği
- MBUS Haberleşme Desteği
- Enerji Yönetim Sistemi / EMS Entegrasyonu
- PCS ve Uyumlu Yüksek Voltaj İnverterlerle Sistem Entegrasyonu
- Batarya Verilerinin İzlenmesine Uygun Haberleşme Altyapısı
HDA POWER enerji depolama ürün ailesinde CAN, RS485 ve MBUS haberleşme seçenekleri belirtilmektedir. Ürünün kullanılacağı PCS veya inverterle protokol uyumluluğu sipariş öncesinde proje bazında doğrulanmalıdır.
Kullanım Alanları
400V 100Ah Yüksek Voltaj ESS Nerelerde Kullanılır?
- Ticari Enerji Depolama Sistemleri
- Endüstriyel Enerji Depolama Projeleri
- Güneş Enerjisi Santralleri / GES
- Yenilenebilir Enerji Entegrasyonları
- Fabrika ve Üretim Tesisleri
- UPS ve Yüksek Kapasiteli Yedek Güç Sistemleri
- Telekomünikasyon Altyapıları
- Veri Merkezleri
- Mikro Şebeke Sistemleri
- Off-Grid ve Hibrit Enerji Projeleri
- Pik Güç Kontrolü / Peak Shaving Uygulamaları
- Yük Kaydırma / Load Shifting Uygulamaları
- Enerji Maliyeti Optimizasyon Projeleri
Uygun Olmayan Kullanımlar
- Ev Tipi Düşük Voltajlı Batarya Sistemleri
- 24V, 48V veya 51.2V Batarya Gerektiren İnverterler
- E-Bike ve Elektrikli Scooter Uygulamaları
- Elektrikli Araç Çekiş Bataryası Olarak Kullanım
- Doğrudan Motor Sürme Uygulamaları
- Yüksek Voltaj Batarya Girişini Desteklemeyen İnverter ve PCS Sistemleri
- BMS Olmadan veya BMS Devre Dışı Bırakılarak Kullanım
- Korumasız, Sigortasız veya Topraklamasız Kurulumlar
- Yetkisiz Seri veya Paralel Bağlantılar
- Yetkisiz Teknik Müdahale ve Sistem Değişiklikleri
Güvenlik Uyarısı
Kullanım Öncesi Dikkat Edilmesi Gerekenler
- Kurulum ve devreye alma işlemleri yüksek voltaj sistemlerinde yetkin personel tarafından yapılmalıdır.
- 400V DC gerilim ölümcül elektrik çarpması ve ark riski oluşturabilir.
- Kurulum sırasında sistem tamamen enerjisiz bırakılmalıdır.
- Uygun kişisel koruyucu ekipman ve yalıtımlı el aletleri kullanılmalıdır.
- Uygun DC sigorta, kontaktör, ana kesici ve acil durdurma sistemi kullanılmalıdır.
- Ön şarj devresi ve izolasyon izleme sistemi devre dışı bırakılmamalıdır.
- Sistem topraklaması proje şartlarına uygun yapılmalıdır.
- Kısa devre yaptırılmamalı ve kutuplar ters bağlanmamalıdır.
- Batarya kabini veya modülleri yetkisiz kişiler tarafından açılmamalıdır.
- Hasarlı kablo, terminal, kontaktör veya modüller kullanılmamalıdır.
- Yüksek sıcaklık, nem, su ve doğrudan güneş ışığından korunmalıdır.
- Üretici proje dokümanında belirtilen akım ve gerilim sınırları aşılmamalıdır.
Teknik Not
400V 100Ah, 40kWh ve C Oranı İfadelerinin Anlamı
400V değeri sistemin nominal DC gerilimini, 100Ah değeri elektriksel kapasitesini, 40kWh değeri ise nominal olarak depolayabileceği toplam enerji miktarını ifade eder. 40kWh enerji kapasitesi, 40kW güç değeriyle aynı kavram değildir.
100Ah kapasitede 0.5C, 50A akıma; 1C, 100A akıma; 2C ise 200A akıma karşılık gelir. Ürün sayfasındaki 2C maksimum deşarj değeri yalnızca 3 saniye için belirtilmiştir ve sürekli kullanım akımı değildir.
HDA POWER yüksek voltaj ürün ailesi için belirtilen 5kW ile 300kW güç aralığı genel sistem platformunu ifade eder. 400V 100Ah konfigürasyonun gerçek sürekli çıkış gücü; BMS, PCS, kontaktör, sigorta, kablo ve termal yönetim sisteminin teknik sınırlarına göre belirlenmelidir.
